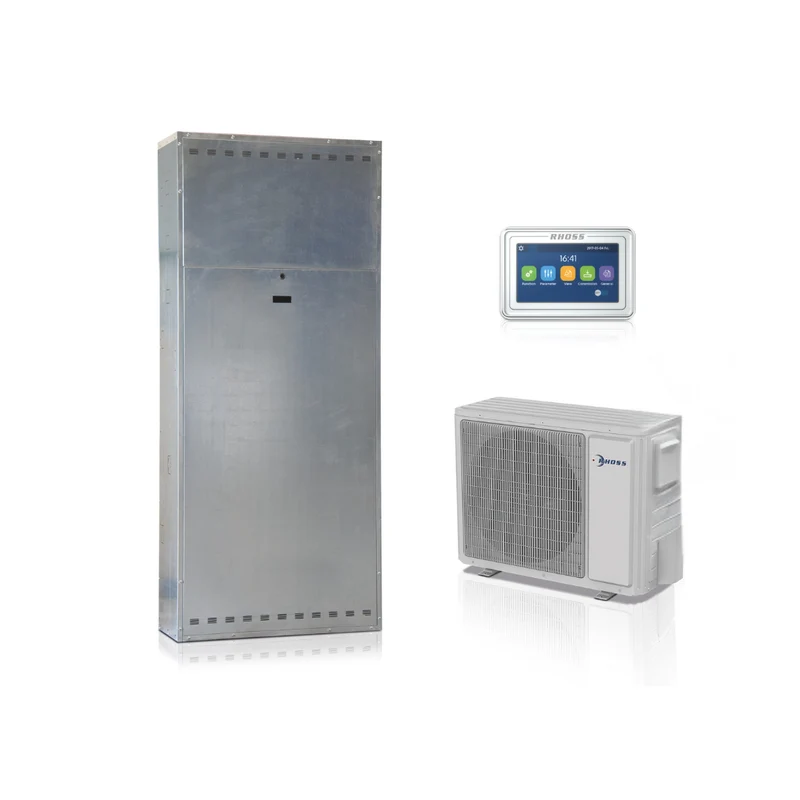

Pompa di Calore Aria/Acqua a Due Sezioni Da Incasso Inverter Rhoss Electa-Ecos B-IN MHAITI 104 + IUB 06 + IN 150 R-32 A++ - Primo Avviamento Incluso

Pompe di calore aria-acqua reversibili a due sezioni da incasso, con accumulo per acqua calda sanitaria.

Serie a compressori ermetici rotativi DC Inverter e gas refrigerante R32.

• Gamma efficiente ed ecologica in R32

• Classe energetica A++ e classe A in produzione ACS

• Acqua calda sanitaria da –25°C fino a +45°C di aria esterna

• Modulo interno da incasso con circolatore, vaso di espansione, valvola a 3 vie, accumulo sanitario e resistenza elettrica.

• Pannello di controllo touch-screen

• APP per la gestione dell’unità via smartphone (iOS e Android)

• Accumulo ACS da 150 litri o 150+150 litri

Caratteristiche Tecniche

Modello

Pompa di Calore Aria/Acqua a Due Sezioni Da Incasso Inverter Rhoss Electa-Ecos B-IN MHAITI 104 + IUB 06 + IN 150 R-32 A++ - Primo avviamento incluso

• Codice unità interna: IUB 06 (EESB1IU001)
• Codice unità esterna: MHAITI 104 (EES01OU001)
• Modulo interno IN/150 che comprende:
  • KAR - Armadio da incasso assemblato (EESI1IU003)

  • KACSI - Accumulo acqua calda sanitaria 150 l (EESI1IU001)
  • KID - Gruppo idrosanitario (EESI1IU002)
• Accessori inclusi:
  • KPET - PANNELLO DI CONTROLLO TOUCHSCREEN, REMOTABILE IN AMBIENTE CON CAVO DI COLLEGAMENTO (8 M) (EES0000003)
  • KSA - SUPPORTI ANTIVIBRANTI IN GOMMA PER UNITA' ESTERNÀ (E968573870)
• Primo avviamento incluso (obbligatorio)

Configurazione

• Unità esterna: MHAITI 104
• Unità interna: IUB 06
• Modulo interno: IN/150
• Capacità serbatoio ACS: 150 L
• Alimentazione: 230V – 1ph – 50Hz

Prestazioni in riscaldamento

Condizione ❶ (Aria 7°C – Acqua 40/45°C)

• Potenza termica: 4,0 kW
• Potenza assorbita: 1,02 kW
• COP: 3,92

Condizione ❷ (Aria 7°C – Acqua 30/35°C)

• Potenza termica: 4,0 kW
• Potenza assorbita: 0,78 kW
• COP: 5,13

Prestazioni in raffrescamento

Condizione ❸ (Aria 35°C – Acqua 12/7°C)

• Potenza frigorifera: 3,2 kW
• Potenza assorbita: 0,94 kW
• EER: 3,42
• Prevalenza residua impianto: 76 kPa

Condizione ❹ (Aria 35°C – Acqua 23/18°C)

• Potenza frigorifera: 3,8 kW
• Potenza assorbita: 0,82 kW
• EER: 4,63

Rumorosità

• Pressione sonora unità esterna: 37 dB(A) (a 5 m, campo aperto)

Resistenze elettriche

• Lato impianto: 3,0 kW
• Lato sanitario: 2,0 kW

Linee frigorifere

• Lunghezza massima: 20 m
• Dislivello massimo: 15 m

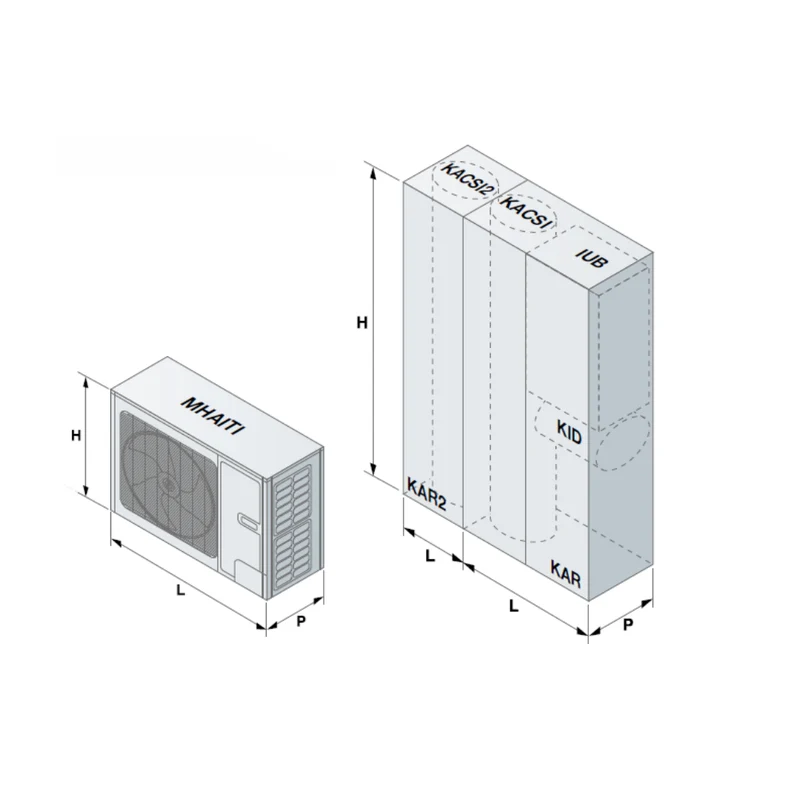

Dimensioni e peso

Unità esterna MHAITI 104

• Larghezza: 975 mm
• Altezza: 702 mm
• Profondità: 396 mm
• Peso: 55 kg

Modulo interno IN/150

• Larghezza KAR / KAR2: 950 / 450 mm
• Altezza: 2200 mm
• Profondità: 350 mm
• Peso a vuoto IUB + IN/150: 200 kg
• Peso a vuoto IUB + IN/150+150: 270 kg

Prestazioni certificate secondo EN 14511.

Caratteristiche Generali

Pompe di calore aria-acqua reversibili a due sezioni da incasso, con accumulo per acqua calda sanitaria.

Serie a compressori ermetici rotativi DC Inverter e gas refrigerante R32.

Caratteristiche principali

• Gamma efficiente ed ecologica in R32
• Classe energetica A++ e classe A in produzione ACS
• Acqua calda sanitaria da –25°C fino a +45°C di aria esterna
• Modulo interno da incasso con circolatore, vaso di espansione, valvola a 3 vie, accumulo sanitario e resistenza elettrica.
• Pannello di controllo touch-screen
• APP per la gestione dell’unità via smartphone (iOS e Android)
• Accumulo ACS da 150 litri o 150+150 litri

Caratteristiche costruttive

MODULO INTERNO IN/150

• Modulo ACS 150 litri da incasso composto da armadio KAR, accumulo sanitario KACSI e gruppo KID, forniti separatamente per montaggio in sito.
• KAR - Armadio pre-assemblato per installazione da incasso a parete in lamiera zincata, per alloggiamento accumulo sanitario KACSI, gruppo KID e unità interna IUB.
• KACSI - Accumulo acqua calda sanitaria da 150 litri, completo di:
  • Serbatoio in acciaio al carbonio con vetrificazione secondo normative DIN 4753-3.
  • Isolamento esterno in poliuretano rigido iniettato.
  • Serpentino in tubo di acciaio al carbonio.
  • Anodo in magnesio.
  • Resistenza elettrica (2 kW);
• KID - Gruppo idrosanitario, completo di:
  • Gruppo di sicurezza con valvola di non ritorno e valvola di sicurezza (7 bar), lato acqua calda sanitaria ACS.
  • Vaso di espansione, lato ACS (8 l).
  • Valvola termostatica antiscottatura, lato ACS.
  • Predisposizione per circuito di ricircolo ACS.
  • Accumulo inerziale lato impianto (20 l).
  • Valvola di by-pass differenziale su circuito impianto.
  • Tubazioni flessibili di collegamento e filtro acqua.

Unità interna IUB

• Unità interna per installazione in armadio KAR, completa di:
  • Struttura: in lamiera di acciaio zincata e verniciata.
  • Scambiatore acqua/refrigerante: a piastre in acciaio inox adeguatamente isolato, completo di resistenza antigelo.
  • Gruppo di pompaggio completo di: circolatore EC, valvola di sfiato aria automatica, valvola di sicurezza (3 bar), flussostato, vaso di espansione (10 l), manometro, filtro acqua a corredo.
  • Valvola 3 vie per la produzione dell'acqua calda sanitaria.
  • Resistenza elettrica integrativa, lato impianto.
• Controllo: elettronico a microprocessore con pannello touch-screen per la gestione integrata della pompa di calore e dell'impianto idrosanitario, in base alle varie esigenze di utilizzo delle fonti energetiche:
  • Gestione valvola a 3 vie deviatrice per la produzione di acqua calda sanitaria.
  • Funzione rapido riscaldamento per acqua calda sanitaria.
  • Funzione ciclo anti-legionella, con timer di attivazione.
  • Gestione fonte di calore ausiliaria o integrativa.
  • Funzionamento in modalità silenziosa con timer.
  • Fasce orarie settimanali e giornaliere.
  • Modalità vacanza e funzione antigelo
  • Funzione limitazione assorbimento elettrico.
  • Gestione valvola a 2 vie on/off per l'intercettazione di una parte dell'impianto, in modalità riscaldamento o raffreddamento.
  • Gestione mediante termostato ambiente, in alternativa al pannello touch-screen.
  • Attivazione unità da contatto esterno (ON/OFF remoto)
• Unità completa di:
  • Sonda di temperatura esterna per la compensazione del set-point.
  • Sonda remota di temperatura aria ambiente, per la gestione dell'unità sul set point ambiente.
  • Sonda di temperatura acqua per accumulo acqua calda sanitaria (20 m).
  • Cavo di comunicazione tra unità esterna ed interna.
• Interfaccia RS485 per dialogo seriale con altri dispositivi (protocollo Modbus RTU).
• App iOS e Android per gestione dell'unità via smartphone
  e tablet.

Unità esterna MHAITI

• Compressore: ermetico twin rotary DC Inverter ad iniezione di vapore, completo di protezione termica e resistenza carter

• Valvola di espansione: elettronica.

• Circuito frigorifero con economizzatore

• Scambiatore lato aria: a batteria alettata con tubi di rame e alette in alluminio-manganese con trattamento anticorrosione Golden Fin in resina epossidica e trattamento idrofilico, completo di griglie di protezione.

• Ventilatore: girante di tipo elicoidale con motori DC brushless muniti di protezione termica interna, di griglie di protezione antinfortunistica e dispositivo elettronico proporzionale per la regolazione in continuo della velocità di rotazione dei ventilatori.

• Struttura: in lamiera d'acciaio zincata e verniciata RAL9002, completa di vaschetta raccogli-condensa e resistenza antigelo basamento unità.

Accessori optional forniti separatamente

Modulo IN/150+150: modulo ACS aggiuntivo da 150 litri per una capacità totale di 300 litri, per montaggio da incasso a fianco del modulo IN/150, composto dai seguenti accessori OBBLIGATORI forniti separatamente:

• KAR2 - Armadio aggiuntivo da incasso assemblato

• KACSI2 - Accumulo acqua calda sanitaria aggiuntivo 150 litri
• KQEA - Quadro elettrico aggiuntivo

• KPRT - Cavo per collegamento touch-screen, lunghezza 20 m.
• KPRE - Cablaggio per collegamento seriale RS485 al pannello touch-screen.

• KR2AB - Rilanci a due zone: alta temperatura e bassa temperatura (miscelata).
• KR2AA - Rilanci a due zone ad alta temperatura.

• KSA - Supporti antivibranti in gomma.

Primo avviamento: obbligatorio

Assistenza al primo avviamento o accensione a cura di personale autorizzato da Rhoss SPA.
